Как настроить работу фотодатчика в светильнике?
Настройка фотодатчика в светильнике — важный процесс для обеспечения автоматического включения и выключения освещения в зависимости от уровня освещённости.
Правильная регулировка гарантирует энергоэффективность и долговечность прибора, а также удобство использования.

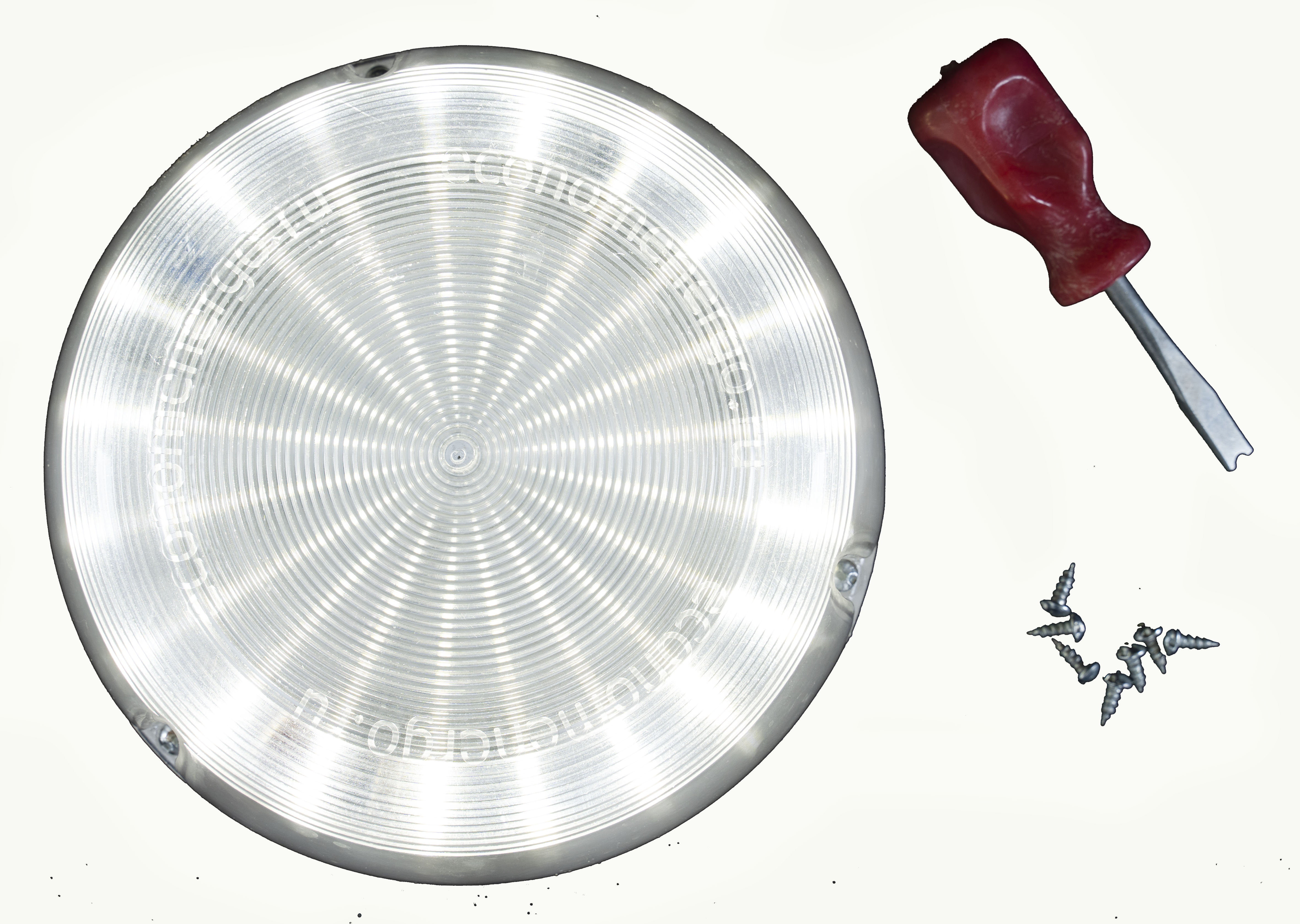

Светодиодный светильник с фотодатчиком отечетсвенного производителя.
Содержание
Введение
Фотодатчик — это устройство, реагирующее на уровень освещённости и автоматически управляет включением светильника.
Он широко применяется в системах освещения подъездов, лестничных клеток, балконов, а также для наружного освещения под козырьками зданий, особенно в энергосберегающих и антивандальных светильниках с LED-технологией, как на сайте svetilniki-led.ru. Цель статьи — дать подробную пошаговую инструкцию по настройке, чтобы пользователи и специалисты ЖКХ могли быстро и правильно настроить прибор.
Принцип работы фотодатчика
Фотодатчик обычно состоит из фотоэлемента (фоторезистора или фотодиода), который меняет своё сопротивление в зависимости от освещения.
Чем меньше света, тем выше сопротивление, что запускает включение светильника через встроенное фотореле.
На корпусе прибора находится регулятор чувствительности (LUX), который позволяет установить порог срабатывания — уровень освещения, при котором свет включится или выключится.
Некоторые модели имеют дополнительные настройки таймера времени включения или задержки.
Как правильно настроить фотодатчик в светильнике — пошаговая инструкция
1. Отключите питание светильника в месте установки для безопасности.
2. Установите светильник с фотодатчиком на нужное место (лестничная клетка, балкон, входная дверь и др.), закрепив корпус согласно инструкции (например, с помощью винтов и дюбелей).
3. Подключите провода согласно схеме: фаза на коричневый провод, ноль — на синий, нагрузка — на красный (если есть), соблюдая электротехнические требования безопасности.
4. Включите питание.
5. Настройте порог срабатывания с помощью регулятора LUX — поворачивайте медленно по часовой стрелке, чтобы снизить порог и увеличить чувствительность, или против часовой, чтобы увеличить порог и уменьшить чувствительность срабатывания.
6. Если у фотодатчика есть настройка времени работы (таймер), установите необходимую задержку включения или выключения света.
7. Проверьте работу светильника в разное время суток, чтобы убедиться, что фотодатчик корректно реагирует на изменение освещения.
Рекомендации и советы по оптимальной настройке
⦁ Настройте фотодатчик так, чтобы светильник не включался при дневном свете и включался при наступлении сумерек. Установка на минимальный порог срабатывания (LUX) позволит увеличить энергосбережение.
⦁ Избегайте прямого попадания солнечного света на датчик, иначе будет ложное срабатывание.
⦁ Для наружного освещения под козырьками, где может быть ограниченное освещение, настройте порог чувствительности ближе к среднему значению.
⦁ Регулярно проверяйте и при необходимости корректируйте настройки в зависимости от сезона и погодных условий.
⦁ У некоторых производителей (например, как СББ 06-06 f на сайте svetilniki-led.ru) фотодатчик в LED-светильнике уже настроен схеммным решением и отпадает необходимость его настройки, облегчая работу электромонтажникам, обеспечивая стабильную работу и экономию электроэнергии.
Таблица характеристик примеров светильников с датчиками и без
| Модель | Мощность, Вт | Световой поток, Лм | Степень защиты IP | Особенности |
| СББ 06-06 f | 6 | 600 | IP20 и выше | Антивандальный, фотодатчик день/ночь, для наружного освещения под козырьком |
| СББ 06-06 | 6 | 600 | IP20 и выше | Антивандальный, оптико-акустический датчик, для внутреннего освещения |
| СБП 05-06 | 6 | 600 | IP20 и выше | Антивандальный, без датчика, для внутреннего или наружного освещения |
| НБП 02-75 | 75 | зависит от ламп | IP20 и выше | Антивандальный, без датчика, для внутреннего или освещения лампами |
Экономия при использовании фотодатчиков
✔ Использование светильников с фотодатчиками позволяет экономить до 30-50% электроэнергии за счет отключения света в светлое время суток.
✔ LED-технология дополнительно снижает потребление.
FAQ — Часто задаваемые вопросы
⦁ Почему светильник с фотодатчиком не выключается днем?
— Возможно, неправильно выставлен порог срабатывания или на датчик попадает прямой свет.
⦁ Как увеличить время работы светильника с фотодатчиком?
— Настройте таймер задержки на корпусе светильника.
⦁ Можно ли самостоятельно настроить фотодатчик?
— Да, придерживайтесь инструкции по безопасности и рекомендованных шагов.
⦁ Как исправить сбои в работе фотодатчика?
— Проверьте подключение, настроики порога и при необходимости замените датчик.
Автор статьи: Кузяхметов А. М., разработчик, обладатель 8 патентов и руководитель предприятия-производителя антивандальных энергосберегающих светильников с 2003 года.
